Форматно-раскроечный центр с ЧПУ WDX-842HL

  • Максимальные габариты материала при задней загрузке, мм 2100x4000
  • Максимальные габариты материала при передней загрузке, мм 4300x4300
  • Минимальные размеры захвата при пилении, мм 34x45
  • Максимальная толщина пропила, мм 120
  • Скорость рабочего хода пильной каретки, м/мин 120
  • Скорость холостого хода пильной каретки, м/мин 150
  • Скорость толкателя, м/мин 95
  • Диаметр основной пилы, мм 450/75
  • Диаметр подрезной пилы, мм 200/50
  • Мощность привода основной пилы, кВт 18,5
  • Мощность привода подрезной пилы, кВт 1,5
  • Мощность привода программируемого толкателя, кВт 2*2
  • Мощность привода пильной каретки, кВт 2
  • Рабочее давление пневмосистемы, МПа 0,6
  • Установленная мощность, кВт 37
  • Габаритные размеры ДxШxВ, мм 10915х6730х1890
  • Масса, кг 10000

Назначение

Пильный центр с ЧПУ WDMAX WDX-842HL c задней загрузкой и двойным толкателем предназначен для автоматического раскроя пакета облицованных или необлицованных плит ДСтП, МДФ, ДВП при максимальном размере раскраеваемого пакета при передней загрузке – 4300x4300x120 мм, при задней – 4000x2100x120 мм. Форматно-раскроечный центр с ЧПУ WDMAX отличается высочайшей надежностью, большим запасом прочности и высоким качеством раскроя ламинированных плит.

Отличительные особенности

  • Автоматическая задняя загрузка на станок позволяет загружать пакет максимальным размером 2100х4000 мм.
  • 2 независимые толкатели для резки панелей с различной длиной улучшают эффективность резки при разных размерах.
  • Магнитное позиционирование для измерения подъема заготовки с задней нагрузки, минимальная толщина заготовки составляет 8 мм.
  • Станок прекрасно подходит как под серийное производство, так и под услуги.
  • Станок рассчитан на беспрерывную работу и имеет очень большой ресурс работы.
  • Привод перемещения каретки пильного узла осуществляется посредством привода ШЕСТЕРНЯ-РЕЙКА.
  • Минимальный размер реза 34*45 мм.
  • Скорость рабочего хода пильной каретки до 120 м/мин.
  • Скорость холостого хода пильной каретки до 150 м/мин.
  • Скорость перемещения программного толкателя до 95 м/мин.
  • Толкатель заготовок оснащен 10-ю двойными зажимами, что для других производителей является дорогостоящей опцией.
  • Надежная работа системы ЧПУ с помощью промышленного компьютера
  • Автоматическое определение длины реза.
  • Быстрая смена инструмента.

Конструктивные преимущества

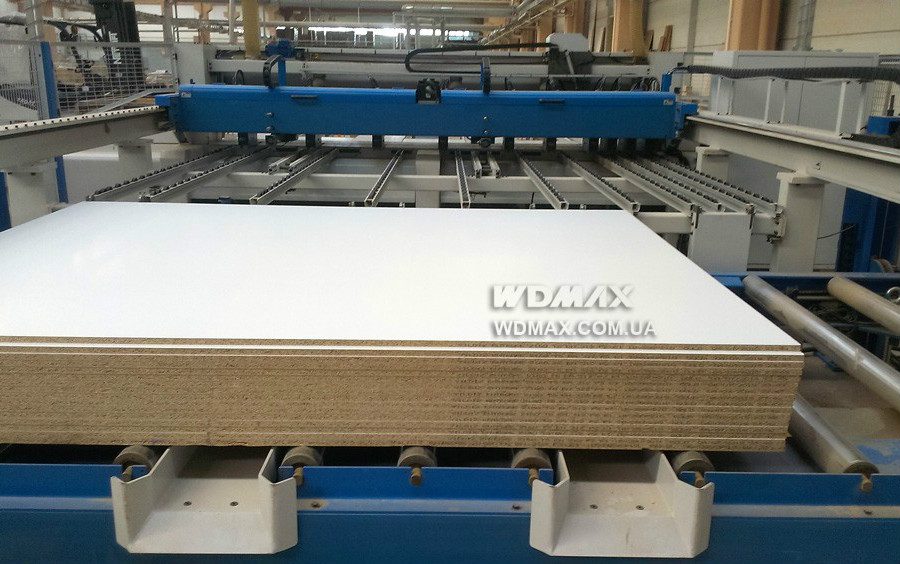

задняя загрузка

Автоматическая задняя загрузка листов в зону раскроя благодаря новейшей системе подачи плит с помощью гидравлического стола и дальнейшей системой протаскивания плит в зону раскроя.

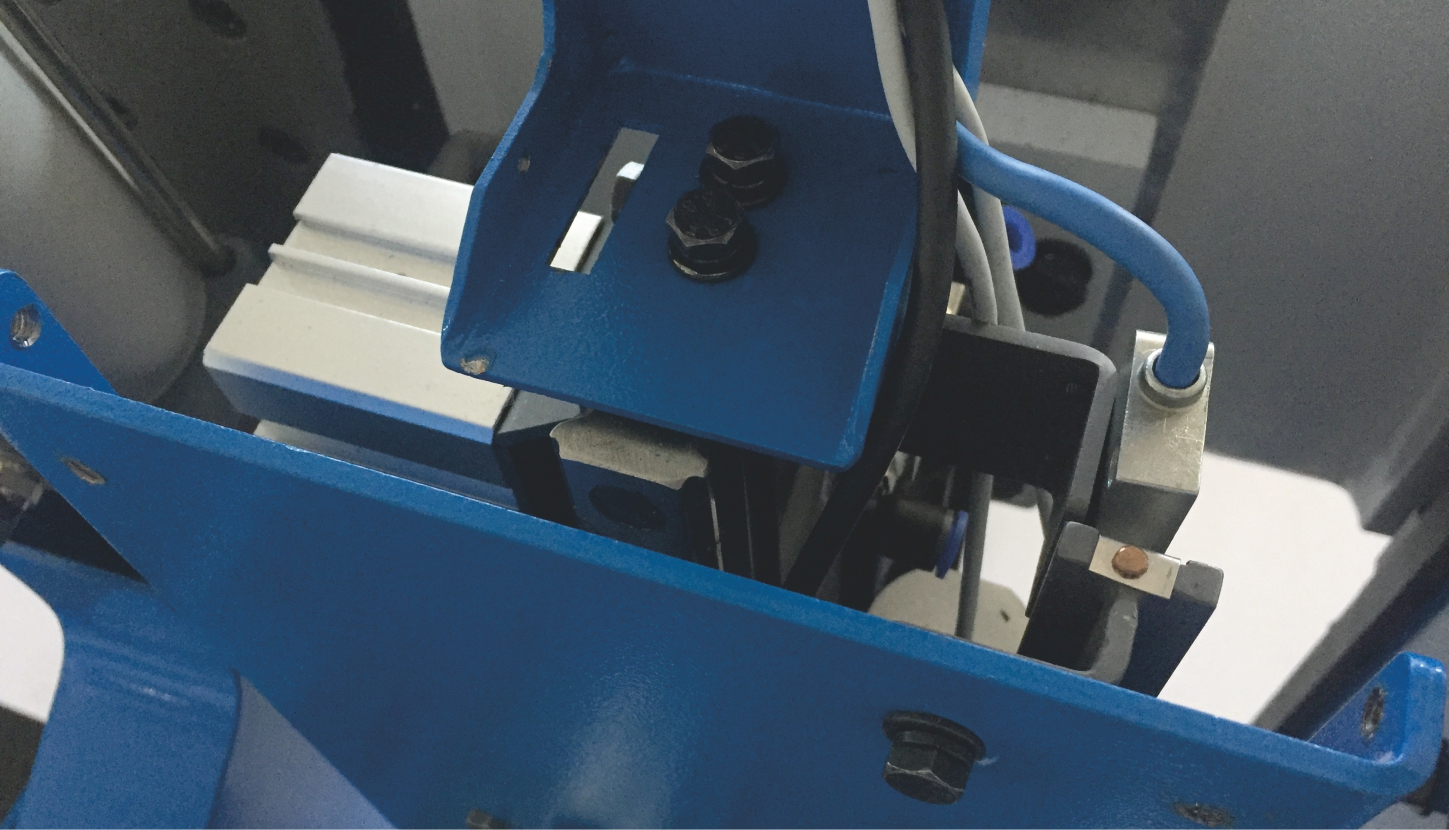

магнитное позиционирование

Магнитное позиционирование для измерения подъема заготовки с задней нагрузки, минимальная толщина заготовки составляет 8 мм.

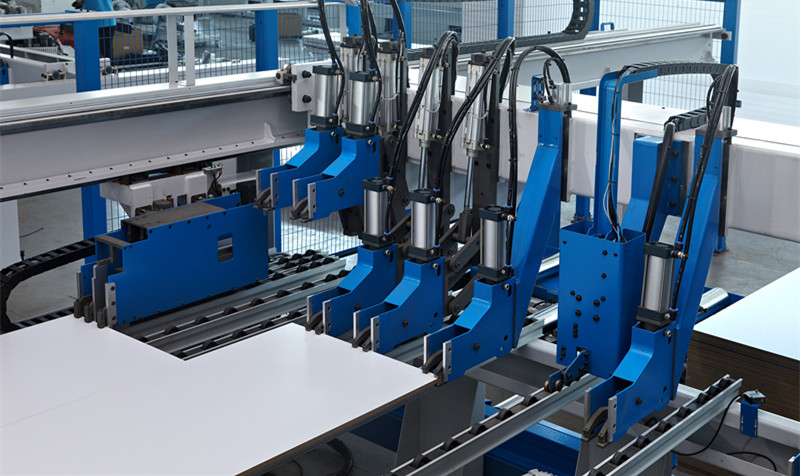

независимые толкатели

2 независимые толкатели для резки панелей с различной длиной улучшают эффективность резки при разных размерах.

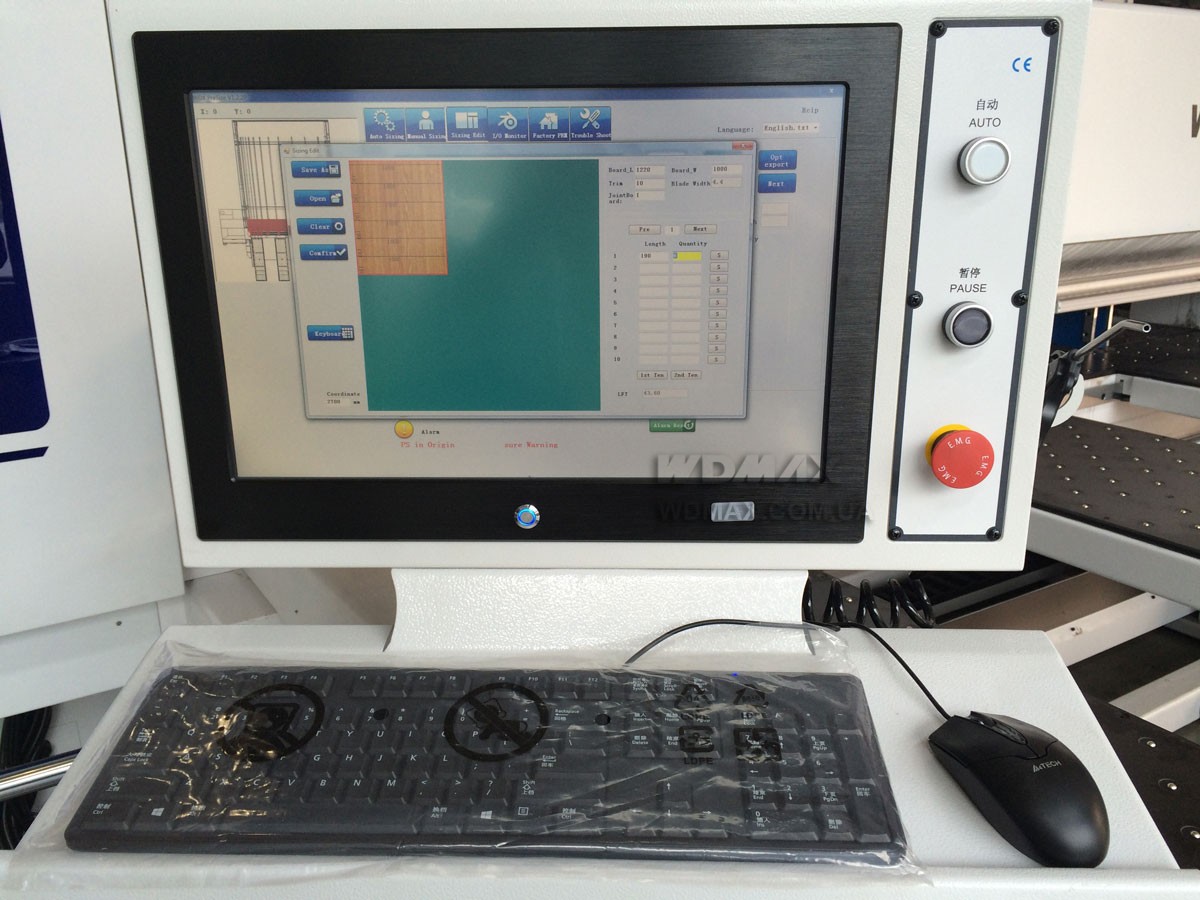

управление с помощью пк

Промышленный компьютер на базе Windows XP обеспечивает надежную работу системы ЧПУ.

Программа управления станком WDX-Presize позволяет создавать и оптимизировать карты раскроя, а также имеет возможность подключения по локальной сети с офисным компьютером инженера.

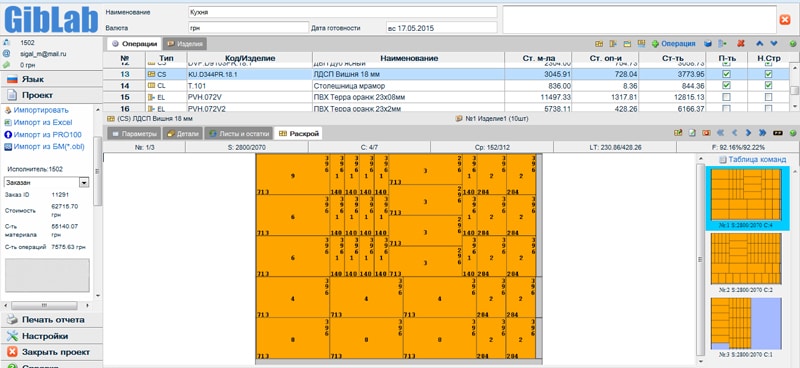

программа оптимизатор гиблаб

Форматно-раскроечный центр имеет возможность работы с программой оптимизации карт раскроя и печати этикеток «GIBLAB» и другими программами-оптимизаторами.

Возможность программно интегрироваться с европейскими пильными центрами работающими в Вашем цеху. Опционально – печать этикеток.

мощная станина

Станина станка изготовлена из специальной карбоновой стали, что обеспечивает очень высокие коэффициенты жесткости и сопротивления скручиванию.

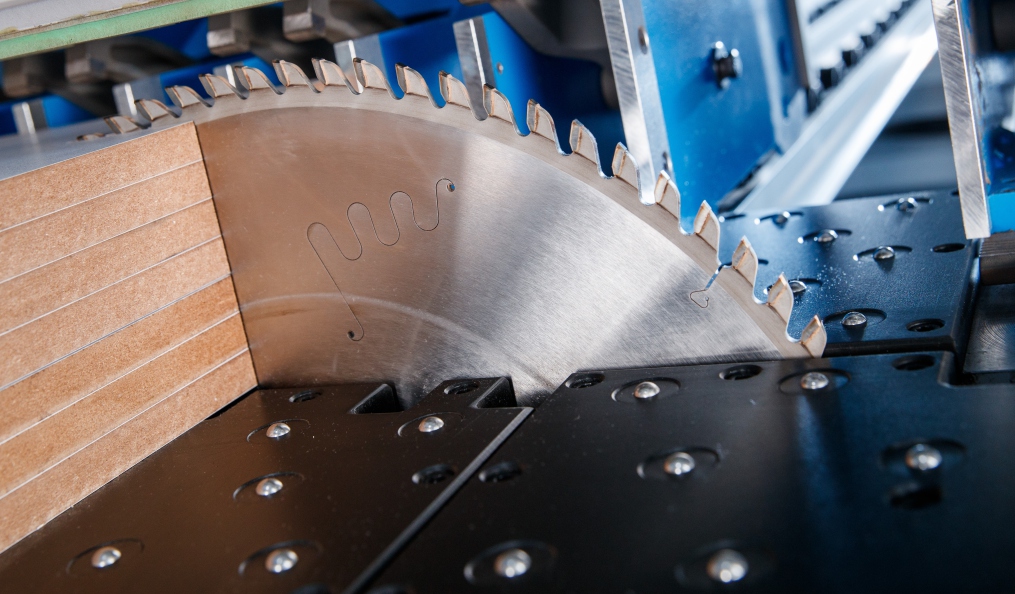

вылет пилы

Вылет пилы настраивается автоматически в соответствии с толщиной пакетного раскроя.

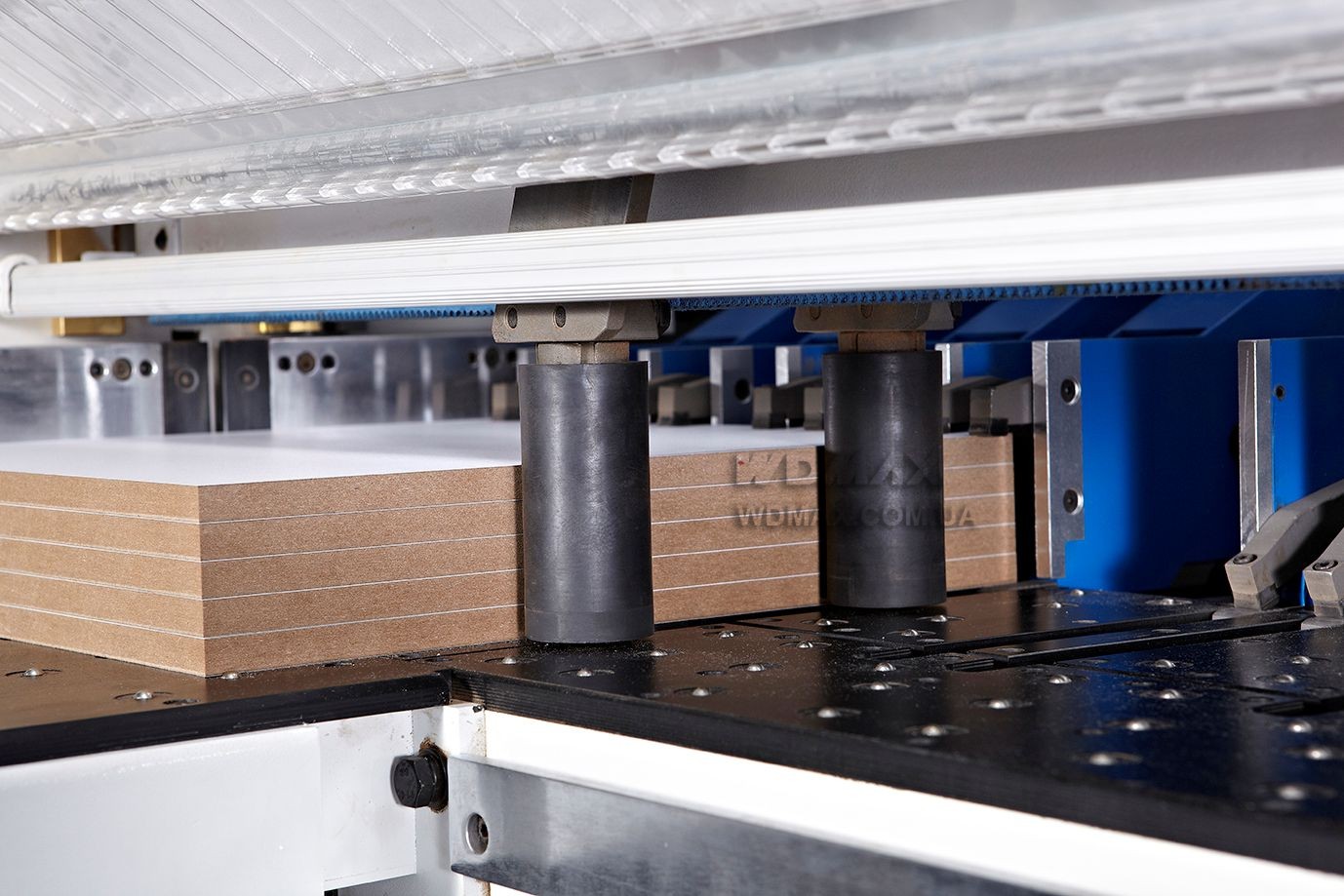

боковой выравниватель
Боковой выравниватель гарантирует нахождение детали под прямым углом к плоскости резания.

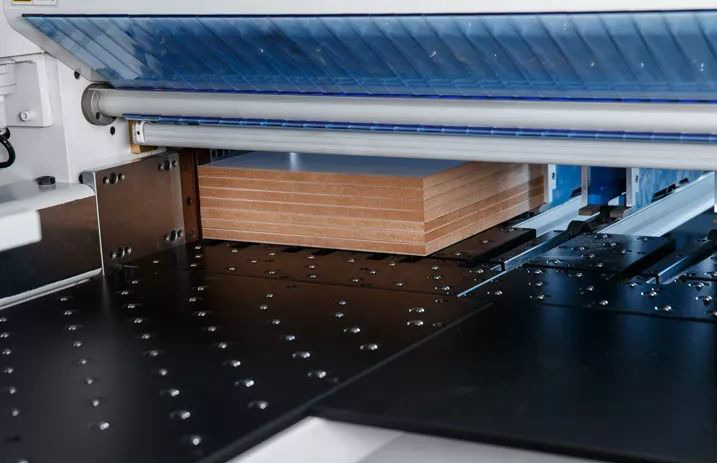

прижимная балка
Усилие прижимной балки контролируется системой и соответствует толщине или высоте пакетного раскроя.
быстрая настройка пил
Независимая настройка основной и подрезной пил благодаря отдельным двигателям.
смена пилы
Станок оснащен системой быстрой замены пил.
ШЕСТЕРНЯ-РЕЙКА

Перемещение пильного узла осуществляется сервоприводом посредством привода ШЕСТЕРНЯ-РЕЙКА.

Данный привод позволяет достигать скорости реза 120 м/мин и скорости возврата пилы до 150 м/мин.

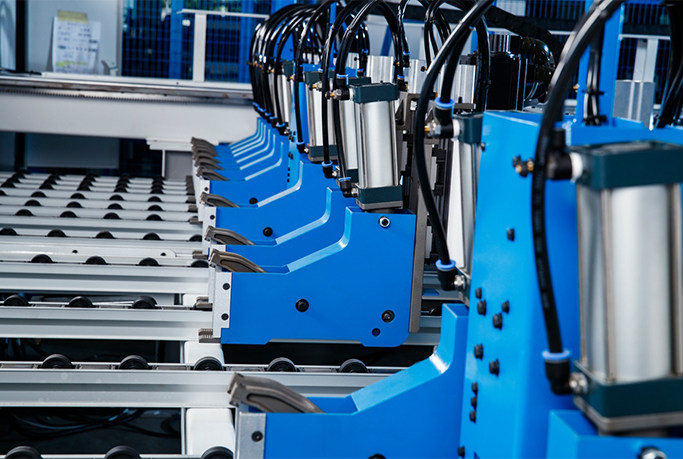

толкатель

Программный толкатель осуществляет передвижение посредством сервопривода.

Толкатель оснащён 10-ю пневматическими зажимами и позволяет захватывать заготовку минимальным размером 34*45 мм.

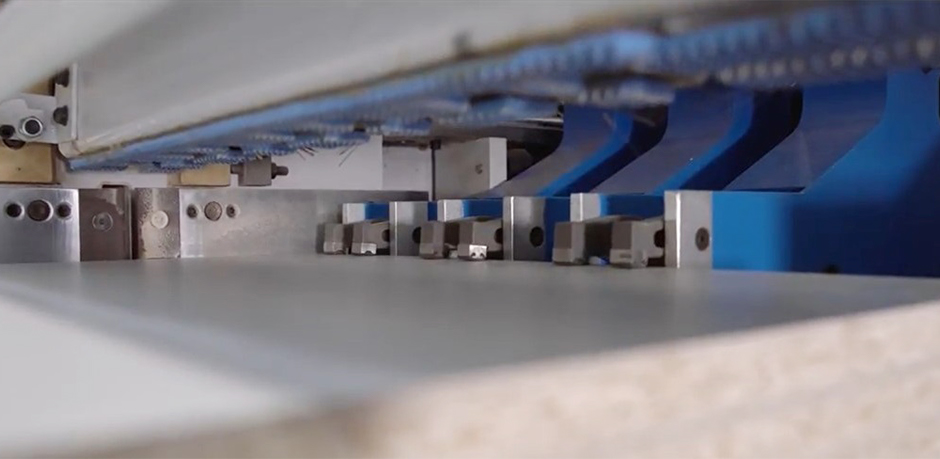

двухпальцевые захваты
Специальная конструкция двухпальцевых захватов не повреждает материал при его фиксации и перемещении.
воздушные клапаны

Воздушные клапаны вдоль линии реза, а также на подающих столах позволяют избегать повреждений ДСП при подачи и выгрузке в зону реза.

минимальный размер реза

Минимальный размер реза пилы 34*45 мм.

Характеристики пильного центра
Максимальные габариты материала при задней загрузке, мм 2100x4000
Максимальные габариты материала при передней загрузке, мм 4300x4300
Минимальные размеры захвата при пилении, мм 34x45
Максимальная толщина пропила, мм 120
Скорость рабочего хода пильной каретки, м/мин 120
Скорость холостого хода пильной каретки, м/мин 150
Скорость толкателя, м/мин 95
Диаметр основной пилы, мм 450/75
Диаметр подрезной пилы, мм 200/50
Мощность привода основной пилы, кВт 18,5
Мощность привода подрезной пилы, кВт 1,5
Мощность привода программируемого толкателя, кВт 2*2
Мощность привода пильной каретки, кВт 2
Рабочее давление пневмосистемы, МПа 0,6
Установленная мощность, кВт 37
Габаритные размеры ДxШxВ, мм 10915х6730х1890
Масса, кг 10000
