Кромкооблицовочный станок WD-386JKM

  • Скорость подачи, м/мин 17-26
  • Узлы станка: 1. Узел прифуговки. 2. Прижимной узел. 3. Узел торцевания. 4. Грубое фрезерование свесов. 5. Чистовое фрезерование свесов. 6. Узел циклевания с радиусными ножами. 7. Полировальный узел. 8. Двойной пазовальный узел.
  • Минимальный размер детали, мм 120x95
  • Толщина заготовки, мм 10-60
  • Толщина кромки, мм 0,4-3
  • Ширина заготовки, мм ≥ 95
  • Длина заготовки, мм ≥ 120
  • Общая мощность, кВт 36,4
  • Рабочее давление, МПа 0,6
  • Габариты ДxШxВ, мм 7346x990x1850
  • Масса, кг 2400
  • Аспирация Ø100*5

Назначение

Высокоскоростной кромкооблицовочный станок проходного типа WDMAX WD-386JKM предназначен для оклеивания кромочными материалами из ПВХ, меламина, шпона деталей из ДСП, МДФ и мебельных щитов, с последующей обработкой кромки.

Узлы станка

  1. Узел прифуговки.
  2. Прижимной узел.
  3. Узел торцевания.
  4. Узел грубого фрезерования свесов.
  5. Узел чистового фрезерования свесов.
  6. Узел циклевания с радиусными ножами.
  7. Полировальный узел.
  8. Двойной пазовальный узел.

Отличительные особенности

  • Верхняя клеевая ванна с предварительным расплавом клея.
  • Двойной пазовальный узел, подходит для дверного производства.
  • Верхний ленточный прижимной конвейер вместо роликов.
  • Станок может работать 24 часа в сутки без остановок и обрабатывать 4500-5000 м.пог./смену.
  • Высокая скорость подачи 17-26 м/мин, что является одним из главных показателей кромкооблицовочных станков.
  • Блокировка подачи заготовки – не дает оператору подавать заготовку в станок раньше чем это возможно, что предотвращает повреждение и повышенный износ узлов.
  • Интервал между заготовками 700 мм.
  • Минимальная заготовка 120х95 мм.
  • Инверторы на каждый узел.
  • Сенсорная панель управления на русском языке – отображает управление узлами станка, выводит ошибки, возможность регулировать длину кромочных свесов.
  • 5 прижимных ролика.
  • Циклевка радиусная R=2 мм.
  • Поддерживающий рольганг для габаритных заготовок с вылетом на 900 мм.
  • Пневматическая шторка на клеенаносящем валу, предостерегает его от загрязнения.
  • Регулятор сжатого воздуха, осушитель.
  • Освещение в защитной кабине.

Конструктивные преимущества

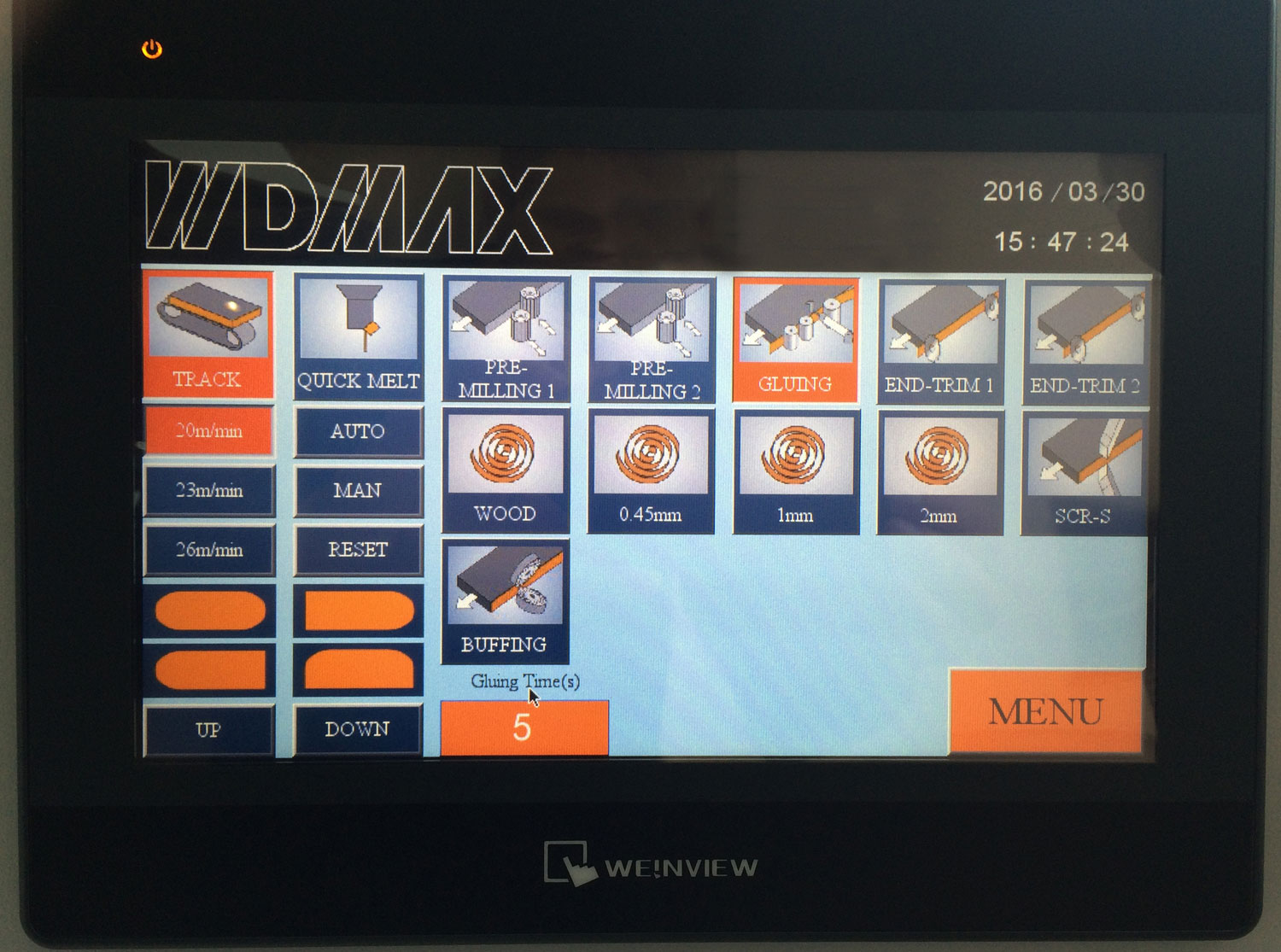

панель управления

Панель управления оснащена цветным сенсорным экраном. Меню станка полностью на русском языке. Возможность управлять узлами, скоростью подачи, регулировкой длины черновых свесов. Индикация ошибок и неисправностей.

станина кромочника

Станина кромкооблицовочного станка имеет форму жесткого короба с необходимыми ребрами жесткости, что гарантирует точное расположение всех узлов в течении всего срока эксплуатации.

После сварки, для снятия внутренних напряжений, станина отжигается в специальной печи и затем обрабатывается на тяжелом портальном фрезерном центре за одну установку.

прифуговочный узел

Узел прифуговки снимает от 0,2 до 3 мм. для устранения сколов от некачественного раскроя или “ступеньки” от конусной подрезной пилы.

Представляет собой два высокочастотных двигателя по 2,2 кВт каждый с установленными алмазными фрезами Ø 125 х 40 х Ø30 Z3+3. Опционально можно заказать фрезы Ø125 х 65 х Ø30 Z3+3.

Прижимной узел

Прижимной узел кромкооблицовочного станка состоит из 5-х прижимных роликов - один из которых приводной. Прижим роликов осуществляется пневмоцилиндрами и имеет возможность регулировки.

Ролики оснащены скребками для очистки от клея.

верхняя клеевая ванна

Верхняя клеевая ванна с предварительным расплавом клея, вместительностью 5 литров.

Клей подается дозировано и не перегревается во время простоев станка.

Большое смотровое окно позволяет контролировать наличие клея. Время разогрева и готовности к работе 15 минут.

узел торцевания

Торцовочный узел кромкооблицовочных станков WDMAX осуществляет снятие кромочных свесов по торцам заготовки.

Состоит из двух высокочастотных двигателей 12000 об/мин установленных и передвигающихся по высокоточным призматическим направляющим, что позволяет осуществлять торцевание с высочайшей точностью.

смазка торцовочного узла
Узел централизованной смазки автоматически осуществляет смазку направляющих узла торцовки.
Фрезерный узел с фиксацией наклона

Узел предназначен для снятия свесов по длине заготовки и представляет собой два высокочастотных двигателя с радиусными фрезами и системой дисковых копиров, что позволяет фрезам максимально правильно отслеживать край заготовки.

Узел оснащён счётчиками для быстрой и удобной перенастройки на различные виды кромок.

Станок оснащен двумя парами фрезерных узлов – 2 черновых узла и 2 узла для чистового фрезерования свесов.

Циклевочный узел
Радиусная цикля предназначена для снятия статической волны после фрезерного узла.
Полировальный узел с пневматикой

Узел полировки осуществляет полировку обработанной части кромки, имеет пневматическое управление угла наклона и улучшенное качество полировки.

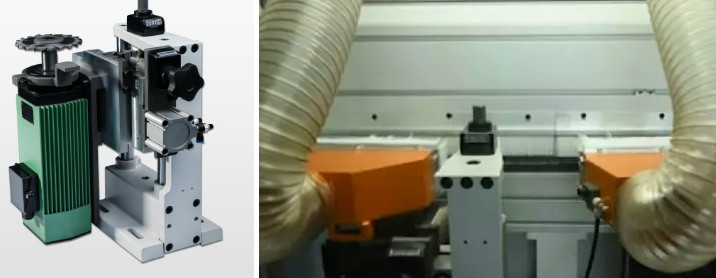

пазовальный узел

Двойной пазовальный фрезерный узел оснащен пазовой пилой с твердосплавными напайками для фрезерования паза в торце детали.

верхний ременной конвейер

Верхний ременной конвейер вместо роликов обеспечивает точное и надежное позиционирование детали на всех этапах обработки кромки.

электрические компоненты
Высококачественные электрические компоненты выполнены в соответствии с европейскими стандартами.
Характеристики кромкооблицовочного станка
Скорость подачи, м/мин 17-26
Узлы станка: 1. Узел прифуговки. 2. Прижимной узел. 3. Узел торцевания. 4. Грубое фрезерование свесов. 5. Чистовое фрезерование свесов. 6. Узел циклевания с радиусными ножами. 7. Полировальный узел. 8. Двойной пазовальный узел.
Минимальный размер детали, мм 120x95
Толщина заготовки, мм 10-60
Толщина кромки, мм 0,4-3
Ширина заготовки, мм ≥ 95
Длина заготовки, мм ≥ 120
Общая мощность, кВт 36,4
Рабочее давление, МПа 0,6
Габариты ДxШxВ, мм 7346x990x1850
Масса, кг 2400
Аспирация Ø100*5
