Сверлильно-присадочный станок WDX-546B

  • Ширина заготовки, мм 35-2450
  • Максимальная толщина заготовки, мм 70
  • Макс. расстояние между крайними шпинделями по горизонтали, мм 640
  • Макс. расстояние между крайними шпинделями по вертикали, мм 896
  • Мин. расстояние между вертикальными сверлильными группами, мм 128
  • Максимальная глубина сверления горизонтальных шпинделей, мм 40
  • Максимальная глубина сверления вертикальных шпинделей, мм 70
  • Количество вертикальных шпинделей, шт 44 (11+11)x2
  • Количество горизонтальных шпинделей, шт. 42 ( 21x2)
  • Частота вращения сверлильных шпинделей, об/мин 2800
  • Высота рабочего стола, мм 950
  • Давление пневмосистемы, МПа 0,6-0,8
  • Габариты ДxШxВ, мм 3680х3000х1760
  • Масса, кг 1980

Назначение

Сверлильно-присадочный станок WDMAX WDX-546B применяется для сверления необходимых монтажных отверстий в деталях корпусной мебели на предприятиях и в цехах по производству мебели, работа станка осуществляется в полуавтоматическом режиме. Станок спроектирован для работы при повышенных нагрузках и может работать в 2 смены.

Отличительные особенности

  • Правый горизонтальный шпиндель имеет функцию поворота и может осуществлять сверление вертикально.
  • Высокая жесткость.
  • Мощные надежные привода.
  • Сверление с 3-х сторон.
  • Промышленный пульт управления с ЖК-дисплеем.
  • Безупречное качество и точность обработки.
  • Фиксация сверлильных групп осуществляется с помощью пневматики.
  • Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой.
  • Возможность поворота сверлильной группы на 90 градусов.

Конструктивные преимущества

схема обработки

Особенности сверлильных групп станка.

мощная станина

Станина станка выполнена из профиля увеличенного сечения, что дополнительно придает жесткость конструкции и минимизирует вибрации, возникающие во время работы.

панель управления станком

Управление станком осуществляется при помощи промышленного пульта с ЖК-дисплеем.

цифровые счетчики

Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой.

сверлильные группы

Возможность поворота сверлильной группы на 90 градусов позволяет оптимизировать процесс сверления.

вертикальное расположение узла

Правый сверлильный узел может быть расположен вертикально что позволяет сверлить отверстия в пласти заготовки.

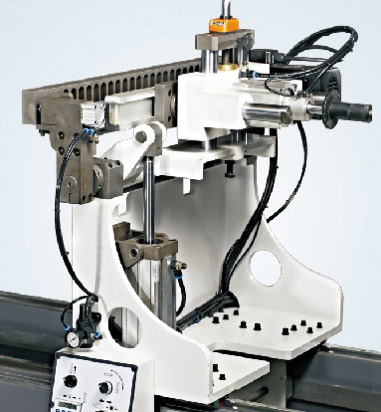

горизонтальное расположение узла

Правый сверлильный узел может быть расположен горизонтально что позволяет сверлить отверстия в торце заготовки.

опоры сверлильных групп

Опоры на сверлильных группах оборудованы роликами для позиционирования заготовок не царапая их.

линейные направляющие
Перемещение вертикальных сверлильных групп происходит по линейным направляющим, что обеспечивают плавное перемещение.
пневмофиксация сверлильных групп
Фиксация сверлильных групп осуществляется с помощью пневматики.
Характеристики сверлильно-присадочного станка
Ширина заготовки, мм 35-2450
Максимальная толщина заготовки, мм 70
Макс. расстояние между крайними шпинделями по горизонтали, мм 640
Макс. расстояние между крайними шпинделями по вертикали, мм 896
Мин. расстояние между вертикальными сверлильными группами, мм 128
Максимальная глубина сверления горизонтальных шпинделей, мм 40
Максимальная глубина сверления вертикальных шпинделей, мм 70
Количество вертикальных шпинделей, шт 44 (11+11)x2
Количество горизонтальных шпинделей, шт. 42 ( 21x2)
Частота вращения сверлильных шпинделей, об/мин 2800
Высота рабочего стола, мм 950
Давление пневмосистемы, МПа 0,6-0,8
Габариты ДxШxВ, мм 3680х3000х1760
Масса, кг 1980
