Сверлильно-присадочный станок WDX-6032T

  • Длина заготовки, мм 350-1265
  • Максимальная ширина (при сверлении двух заготовок), мм 35-300
  • Максимальная ширина (при сверлении одной заготовки), мм 35-600
  • Максимальная толщина заготовки, мм 12-45
  • Мин. расстояние между вертикальными сверлильными группами, мм 150
  • Максимальная глубина сверления горизонтальных шпинделей, мм 40
  • Максимальная глубина сверления вертикальных шпинделей, мм 45
  • Количество вертикальных шпинделей, шт 66 (11x2+22×2)
  • Количество горизонтальных шпинделей, шт. 44 (22x2)
  • Частота вращения сверлильных шпинделей, об/мин 2800
  • Давление пневмосистемы, МПа 0,6-0,8
  • Габариты ДxШxВ, мм 2640x3800x1600
  • Масса, кг 2250

Назначение

Автоматический сверлильно-присадочный станок WDMAX WDX-6032T с кассетной подачей заготовок от WDMAX предназначен для одновременного высокоскоростного сверления множества отверстий под фурнитуру в деталях мебели из ДСП, массива, МДФ и других древесноподобных материалов.

Основной особенностью станка WDX-6032T является уникальная система кассетной подачи заготовок, разработанное компанией WDMAX. Система позволяет загружать оператору стопку заготовок в загрузочный лоток, а дальше станок сам проталкивает с помощью системы подачи с сервоприводом заготовки в зону обработки, и производит прижим и дальнейшее сверление с последующей выдачей просверленных заготовок с другой стороны станка.

Станок спроектирован для работы при повышенных нагрузках и может работать в 2 смены.

Отличительные особенности

  • Увеличенный размер обрабатываемой заготовки в сравнении с моделью WDX-6032D.
  • Две прижимные балки по всей длине сверления.
  • Кассетная подача заготовок с производительностью до 8000 деталей за смену.
  • Возможность одновременного сверления двух заготовок.
  • Подача заготовок в автоматическом режиме в зону обработки.
  • Сверление 1-й заготовки шириной от 35 до 600 мм в автоматическом режиме.
  • Одновременное сверление 2-х заготовок шириной до 300 мм в автоматическом режиме.
  • Мощная станина из профиля жесткого сечения.
  • Сверление с 3-х сторон – по пласти и по двум торцам заготовок.
  • Сдвоенные вертикальные траверсы могут быть развернуты на 90° по горизонтали для лучшего перекрытия карт присадок.
  • Цифровые счетчики на сверлильных группах позволяют быстро и точно перенастраивать станок.
  • Высокая жесткость, мощные и надежные привода.
  • Высочайшая точность обработки.

Конструктивные преимущества

схема обработки

Особенности сверлильных групп станка.

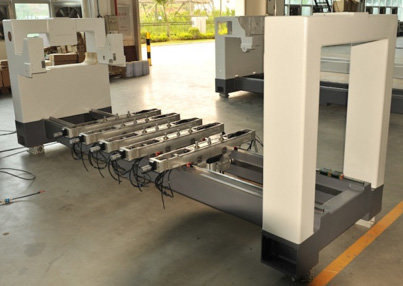

мощная станина

Станина станка выполнена из профиля увеличенного сечения, что дополнительно придает жесткость конструкции и минимизирует вибрации, возникающие во время работы.

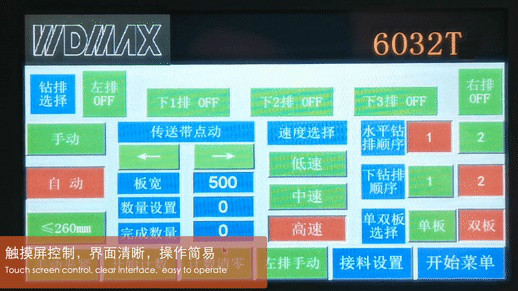

панель управления станком

Управление станком осуществляется при помощи промышленного пульта с ЖК-дисплеем.

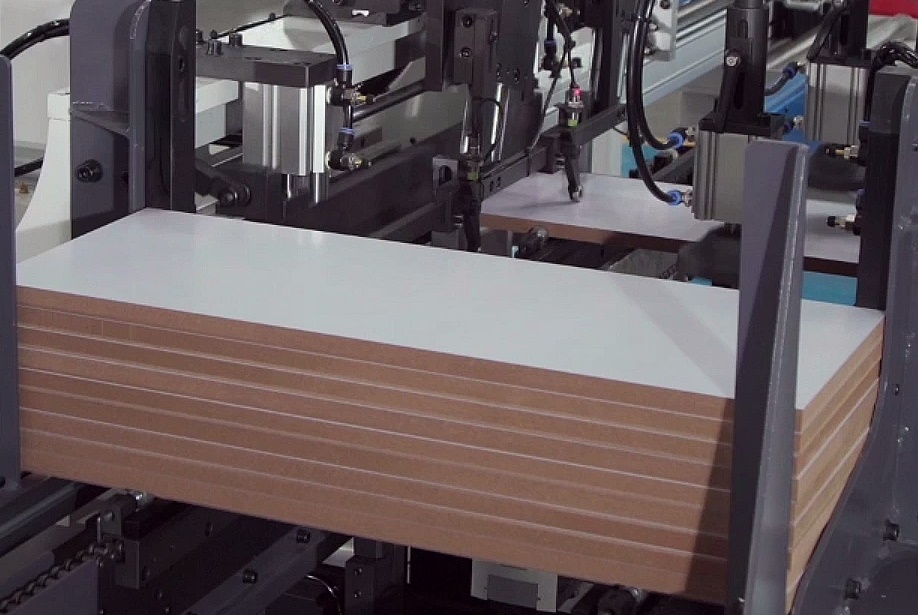

кассетная подача заготовок

Магазин подачи заготовок позволяет оператору всего лишь положить стопку заготовок в магазин, и затем станок сам подает заготовки в зону обработки.

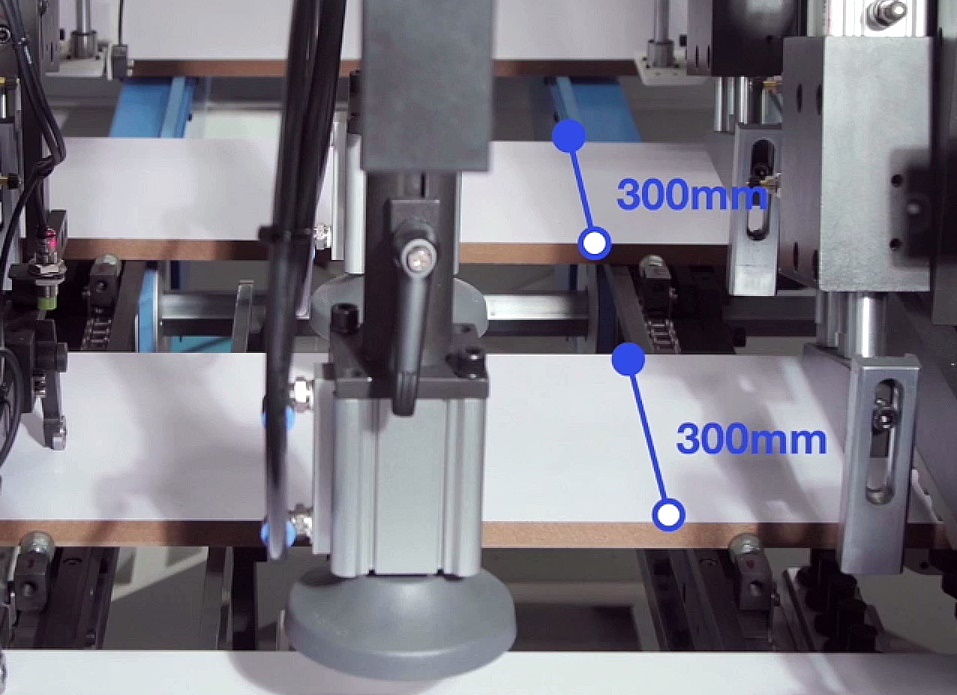

сверление двух заготовок

Возможность одновременного сверления двух заготовок при ширине заготовки от 35 до 300 мм, значительно увеличивает производительность станка.

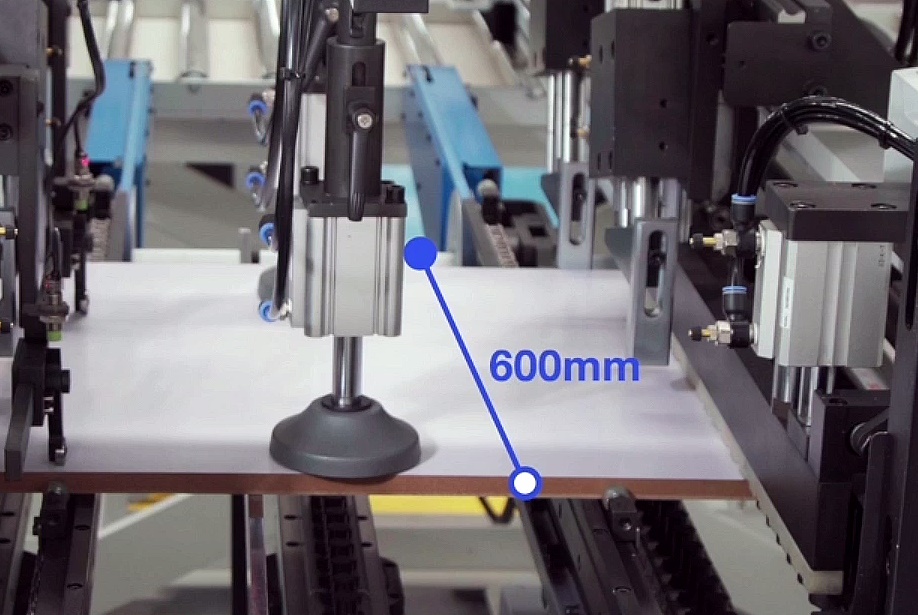

сверление одной заготовки

При ширине детали от 300 до 600 мм станок обрабатывает по одной заготовке.

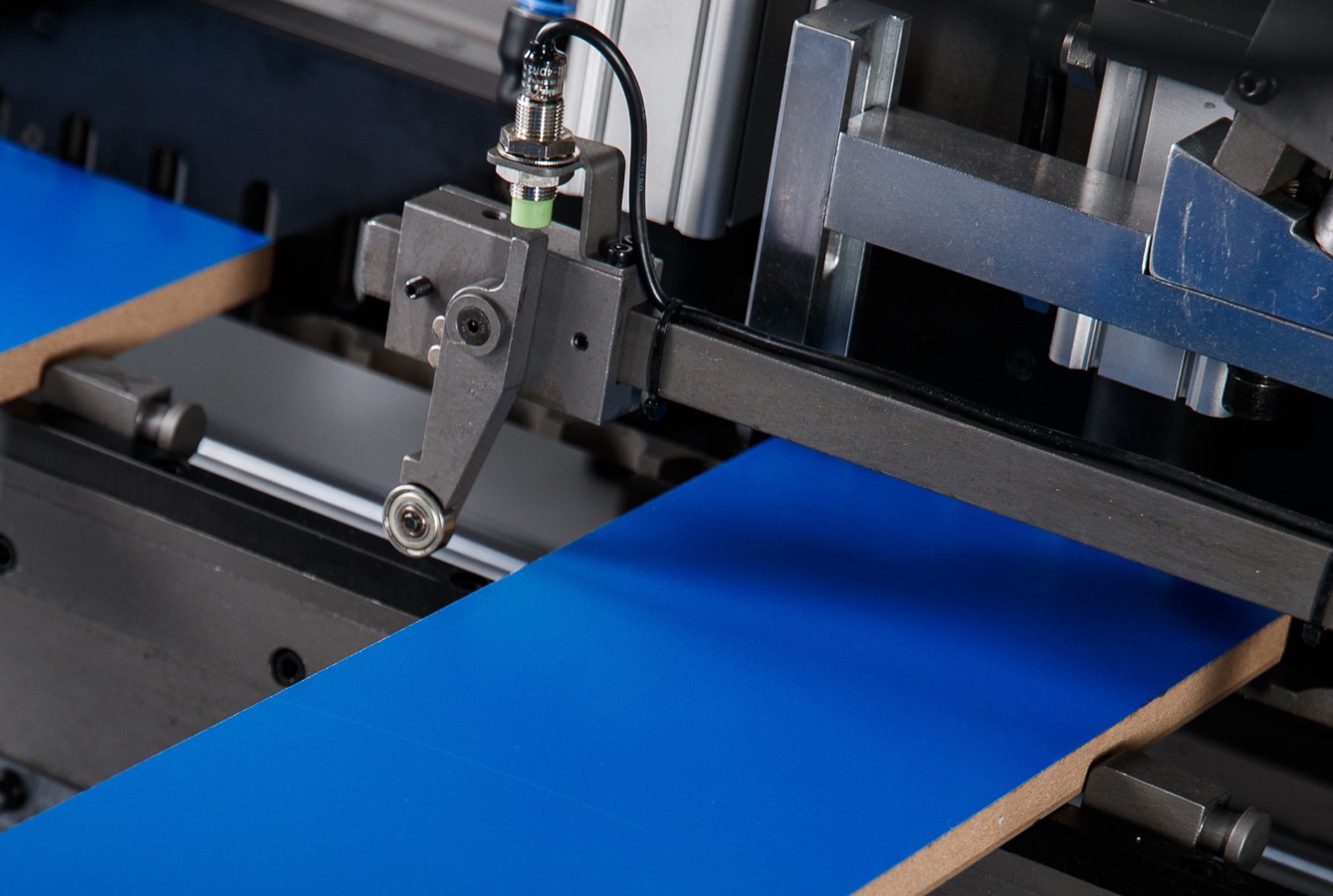

цепной транспортер

Подача заготовок производится с помощью уникального цепного транспортера с системой синхронизирующих устройств, что исключает перекос заготовок в зоне сверления.

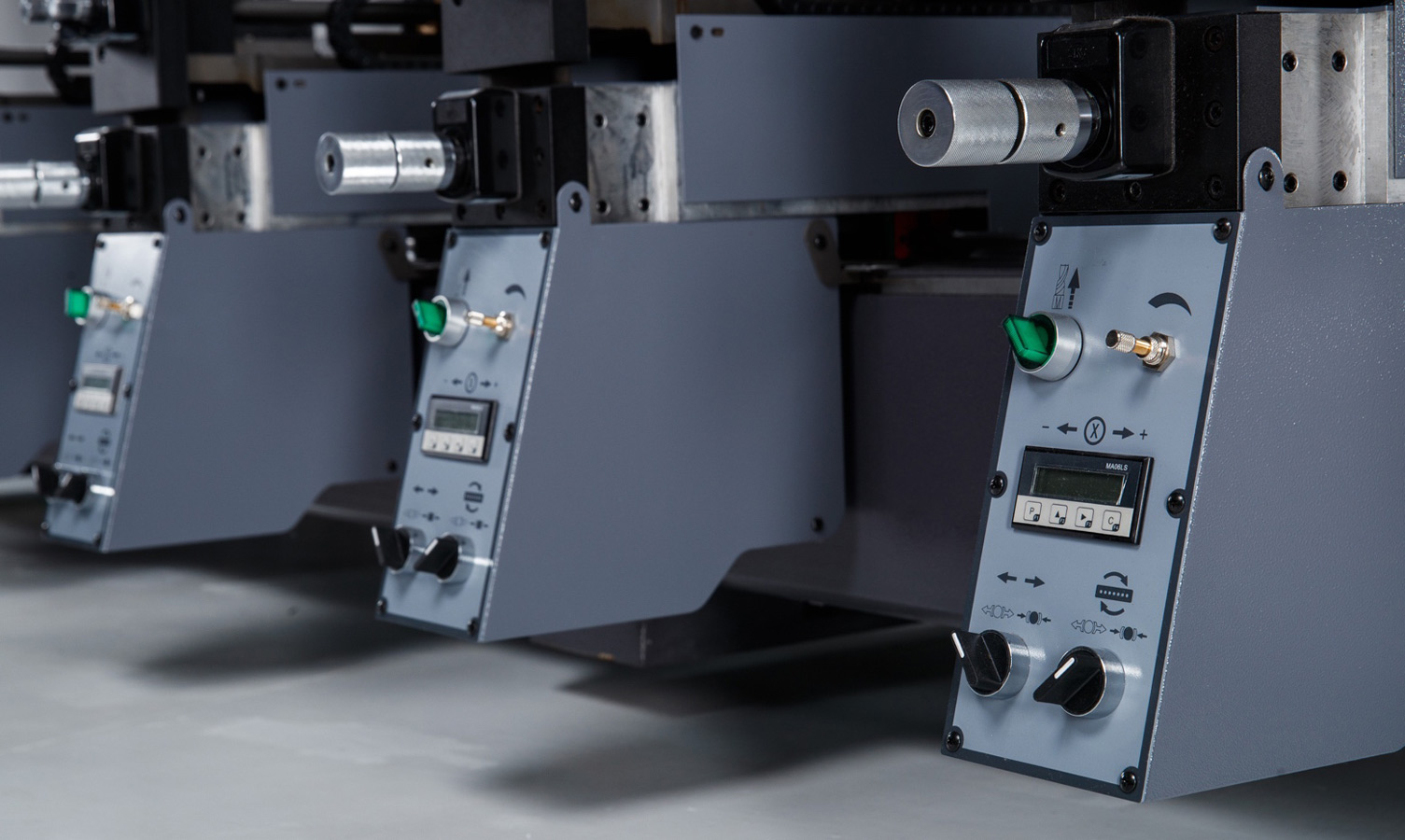

цифровые счетчики

Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой.

сверлильные группы

Станок имеет 3 вертикальных траверсы – 2 цельные 21-шпиндельные и 1 (центральная) сдвоенная + 2 горизонтальных траверсы для сверления по торцам заготовок.

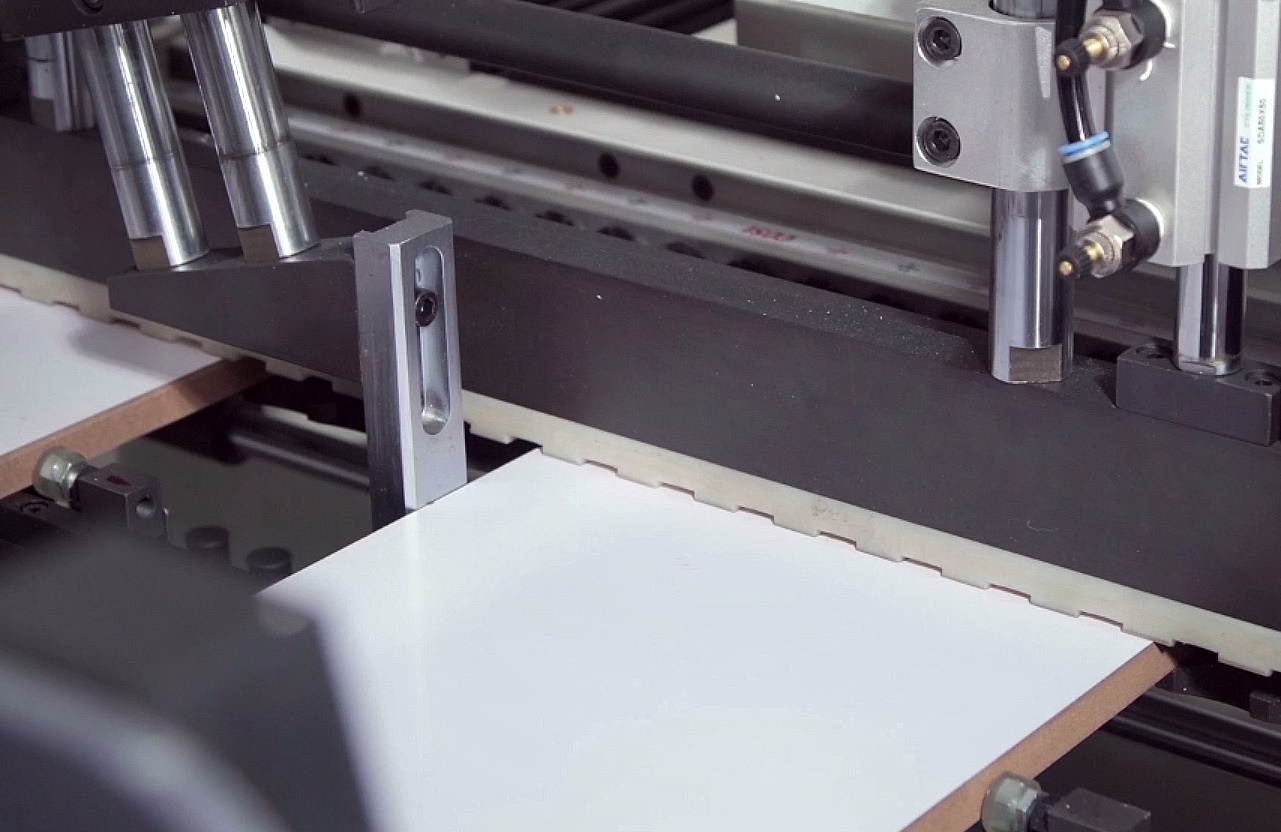

прижимные балки

Две боковые балки по всей длине сверления с каждой стороны надежно и точно фиксируют заготовки в рабочей зоне.

прижимные цилиндры

Станок оснащен комплектом прижимных цилиндров для надежной фиксации заготовок.

Мощные и надежные привода

Мощные и надежные привода позволяют быстро и надежно выполнять присадку в мебельных деталях.

Характеристики сверлильно-присадочного станка
Длина заготовки, мм 350-1265
Максимальная ширина (при сверлении двух заготовок), мм 35-300
Максимальная ширина (при сверлении одной заготовки), мм 35-600
Максимальная толщина заготовки, мм 12-45
Мин. расстояние между вертикальными сверлильными группами, мм 150
Максимальная глубина сверления горизонтальных шпинделей, мм 40
Максимальная глубина сверления вертикальных шпинделей, мм 45
Количество вертикальных шпинделей, шт 66 (11x2+22×2)
Количество горизонтальных шпинделей, шт. 44 (22x2)
Частота вращения сверлильных шпинделей, об/мин 2800
Давление пневмосистемы, МПа 0,6-0,8
Габариты ДxШxВ, мм 2640x3800x1600
Масса, кг 2250
