Сверлильно-присадочный центр с ЧПУ DN-2312E

  • Длина заготовки, мм 200-2800
  • Ширина заготовки, мм 50-1200
  • Толщина заготовки, мм 9-60
  • Скорость перемещения захватов заготовки (Х), м/мин 130
  • Максимальная скорость по оси (Y), м/мин 75
  • Максимальная скорость по оси (Z), м/мин 30
  • Количество сверлильных групп, шт 1
  • Количество вертикальных шпинделей, шт 12
  • Количество горизонтальных шпинделей, шт 8
  • Фрезерный узел для пазов, кВт 3,5
  • Шпиндель присадочной группы, кВт 2
  • Диаметр аспирационного патрубка, мм 1*200
  • Полная мощность, кВт 12,95
  • Рабочее давление, МПа 0,6
  • Размеры станка (ДxШxВ), мм 5280x2480x2190
  • Масса, кг 3000





Назначение

Сверлильно-присадочный центр с ЧПУ WDMAX DN-2312E предназначен для высокоточного сверления глухих и сквозных отверстий в плоскостях и торцах мебельных деталей в проходном режиме, по заданной карте присадки. Станок оснащён фрезерным узлом, что позволяет фрезеровать прямолинейные и криволинейные пазы.

Станок спроектирован для работы при повышенных нагрузках и может работать в 2 смены.

Отличительные особенности

  • Одна сверлильная группа с фрезерным узлом.
  • Высокая скорость обработки: 130/75/30 м/мин.
  • Сверление с 5-ти сторон.
  • Автоматическая смазка направляющих перемещения по X и Y.
  • Два варианта выгрузки деталей из станка «назад/вперед».
  • Автоматический разгрузочный стол.
  • Высокая скорость обработки деталей производительностью – 800 деталей в смену.
  • Лучшее соотношение цены и качества для средних и больших производств.
  • Сканер штрих-кода и совместимость с программой GIBLAB.
  • Поддерживается режим пакетного сверления с возможностью выполнения криволинейного раскроя заготовок.
  • Стол с воздушной подушкой для качественной работы с заготовкой.
  • Датчики контроля длины заготовки и сенсоры движения на конвейере с обдувом.
  • Датчики очередности разгрузки заготовок.

Конструктивные преимущества

сверлильная голова

Сверлильная голова на 12 вертикальных шпинделя и 8 горизонтальных шпинделей.

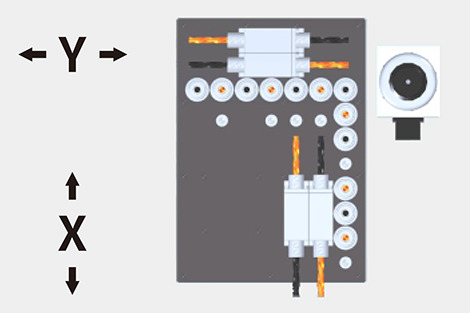

схема конфигурации сверлильной группы

Схема конфигурации сверлильной группы.

Фрезерно-пазовальный шпиндель

Фрезерно-пазовальный шпиндель 3,5 кВт, 18000 об/мин позволяет пропиливать прямолинейные и криволинейные пазы, а также формировать криволинейные формы заготовок, посредством сквозных фрезеровок.

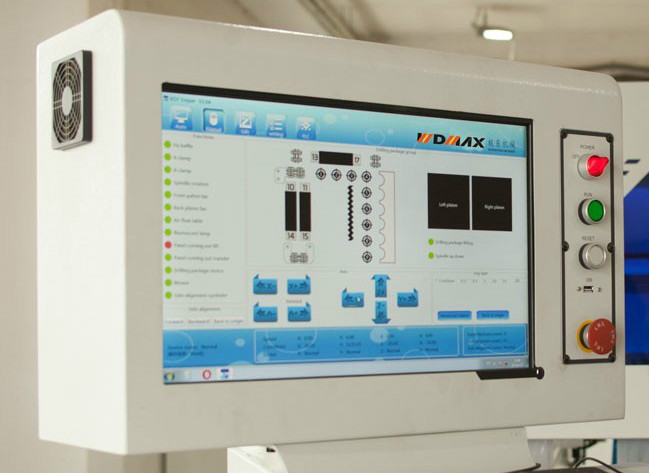

панель управления станком

Пульт управления станком с помощью промышленного ПК с сенсорным дисплеем для максимального удобства работы оператора.

сканер

Считыватель штрих-кодов для максимальной оптимизации производительности.

оптимизатор гиблаб

Станок интегрирован с программой оптимизации картами присадки и печати этикеток «GIBLAB».

мощная станина

Станина станка выполнена из профиля увеличенного сечения, что дополнительно придает жесткость конструкции и минимизирует вибрации, возникающие во время работы.

разгрузочный стол

Стол автоматической выгрузки заготовок с тарнспортером оснащен датчиком обнаружения заготовки.

автоматические зажимы

Два автоматических зажима надежно фиксируют заготовку и перемещают её по оси Х.

определение толщины заготовки

Зажимы оснащены автоматической системой определения толщины заготовки.

передвижные плиты

Передвижные плиты в зоне сверления позволяют выполнять сквозную фрезеровку.

воздушные столы

Столы станка оснащены воздушной подушкой для предотвращения царапин и сколов.

вертикальный прижим

Мощный вертикальный прижим надежно позиционирует заготовку и работает синхронно со сверлильным узлом.

выравниватель заготовок

Боковой выравниватель заготовок.

защита оператора

Защита оператора от повреждений рук во время подачи заготовки в зону обработки.

управления сервоприводами

Надежная электроника и система управления сервоприводами.

Характеристики сверлильно-присадочного центра с ЧПУ
Длина заготовки, мм 200-2800
Ширина заготовки, мм 50-1200
Толщина заготовки, мм 9-60
Скорость перемещения захватов заготовки (Х), м/мин 130
Максимальная скорость по оси (Y), м/мин 75
Максимальная скорость по оси (Z), м/мин 30
Количество сверлильных групп, шт 1
Количество вертикальных шпинделей, шт 12
Количество горизонтальных шпинделей, шт 8
Фрезерный узел для пазов, кВт 3,5
Шпиндель присадочной группы, кВт 2
Диаметр аспирационного патрубка, мм 1*200
Полная мощность, кВт 12,95
Рабочее давление, МПа 0,6
Размеры станка (ДxШxВ), мм 5280x2480x2190
Масса, кг 3000
