Сверлильно-присадочный центр с ЧПУ DN-612MS

  • Длина заготовки, мм 200-2800
  • Ширина заготовки, мм 35-1200
  • Толщина заготовки, мм 9-60
  • Скорость перемещения захватов заготовки (Х), м/мин 130
  • Максимальная скорость по оси (Y), м/мин 75
  • Максимальная скорость по оси (Z), м/мин 30
  • Количество сверлильных групп, шт 3
  • Количество вертикальных шпинделей (верхняя группа), шт 24
  • Количество вертикальных шпинделей (нижняя группа), шт 9
  • Количество горизонтальных шпинделей, шт 12
  • Фрезерный узел для пазов, кВт 2*3,5
  • Шпиндель присадочной группы, кВт 2
  • Диаметр аспирационного патрубка, мм 2*200 и 1*150
  • Полная мощность, кВт 25,85
  • Рабочее давление, МПа 0,6
  • Размеры станка (ДxШxВ), мм 5675x2820x2190
  • Масса, кг 3600

Назначение

Сверлильно-присадочный центр с ЧПУ WDMAX DN-612MS предназначен для высокоточного сверления глухих и сквозных отверстий в плоскостях и торцах мебельных деталей в проходном режиме, по заданной карте присадки.

Станок оснащен фрезерным узлом, что позволяет фрезеровать прямолинейные и криволинейные пазы..

Станок спроектирован для работы при повышенных нагрузках и может работать в 2 смены.

Отличительные особенности

  • Три сверлильные группы – 2 сверху и 1 снизу с двумя фрезерными узлами.
  • Высокая скорость обработки: 130/75/30 м/мин.
  • Сверление с 6-ти сторон.
  • Автоматическая смазка направляющих перемещения по X и Y.
  • Два варианта выгрузки деталей из станка «назад/вперед».
  • Автоматический разгрузочный стол.
  • Высокая скорость обработки деталей.
  • Лучшее соотношение цены и качества для средних и больших производств.
  • Сканер штрих-кода и совместимость с программой GIBLAB.
  • Поддерживается режим пакетного сверления с возможностью выполнения криволинейного раскроя заготовок.
  • Стол с воздушной подушкой для качественной работы с заготовкой.
  • Датчики контроля длины заготовки и сенсоры движения на конвейере с обдувом.
  • Датчики очередности разгрузки заготовок.

Конструктивные преимущества

сверлильная голова

На станке установлены 3 сверлильные группы на: 12 – горизонтальных шпинделей, 33 – вертикальных шпинделей (24 – сверху, 9 – снизу).

В стандартной комплектации установлены 2 фрезерных узла по 3,5 кВт сверху и снизу.

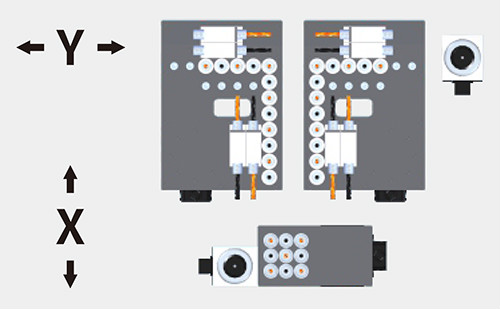

схема конфигурации сверлильной группы

Схема конфигурации сверлильной группы.

ограничения сверлильной группы

Минимальное расстояние при сверлении двумя головами для:

  • Вертикальных отверстий – 160 мм.
  • Горизонтальных отверстий – 224 мм.
сверление с 6-ти сторон

Возможность сверления с 6-ти сторон, благодаря верхней и нижней сверлильной группам.

Фрезерно-пазовальный шпиндель

2 фрезерно-пазовальных шпинделя 3,5 кВт, 18000 об/мин позволяют пропиливать прямолинейные и криволинейные пазы, а также формировать криволинейные формы заготовок, посредством сквозных фрезеровок как сверху так и снизу.

нижняя сверлильная группа

Нижняя сверлильная группа складается с фрезерно-пазовального шпинделя и 9 вертикальных сверлильных шпинделей.

панель управления станком

Пульт управления станком с помощью промышленного ПК с сенсорным дисплеем для максимального удобства работы оператора.

сканер

Считыватель штрих-кодов для максимальной оптимизации производительности.

оптимизатор гиблаб

Станок интегрирован с программой оптимизации картами присадки и печати этикеток «GIBLAB».

мощная станина

Станина станка выполнена из профиля увеличенного сечения, что дополнительно придает жесткость конструкции и минимизирует вибрации, возникающие во время работы.

разгрузочный стол

Стол автоматической выгрузки заготовок с тарнспортером оснащен датчиком обнаружения заготовки.

автоматические зажимы

Два автоматических зажима надежно фиксируют заготовку и перемещают её по оси Х.

определение толщины заготовки

Зажимы оснащены автоматической системой определения толщины заготовки.

передвижные плиты

Передвижные плиты в зоне сверления позволяют выполнять сквозную фрезеровку.

воздушные столы

Столы станка оснащены воздушной подушкой для предотвращения царапин и сколов.

вертикальный прижим

Мощный вертикальный прижим надежно позиционирует заготовку и работает синхронно со сверлильным узлом.

выравниватель заготовок

Боковой выравниватель заготовок.

защита оператора

Защита оператора от повреждений рук во время подачи заготовки в зону обработки.

управления сервоприводами

Надежная электроника и система управления сервоприводами.

смазка узлов

Блок централизованной смазки позволит своевременно обслуживать труднодоступные узлы.

Характеристики сверлильно-присадочного центра с ЧПУ
Длина заготовки, мм 200-2800
Ширина заготовки, мм 35-1200
Толщина заготовки, мм 9-60
Скорость перемещения захватов заготовки (Х), м/мин 130
Максимальная скорость по оси (Y), м/мин 75
Максимальная скорость по оси (Z), м/мин 30
Количество сверлильных групп, шт 3
Количество вертикальных шпинделей (верхняя группа), шт 24
Количество вертикальных шпинделей (нижняя группа), шт 9
Количество горизонтальных шпинделей, шт 12
Фрезерный узел для пазов, кВт 2*3,5
Шпиндель присадочной группы, кВт 2
Диаметр аспирационного патрубка, мм 2*200 и 1*150
Полная мощность, кВт 25,85
Рабочее давление, МПа 0,6
Размеры станка (ДxШxВ), мм 5675x2820x2190
Масса, кг 3600
