Сверлильно-присадочный центр с ЧПУ DN-2312HS

  • Длина заготовки, мм 200-2500
  • Ширина заготовки, мм 50-1200
  • Толщина заготовки, мм 9-60
  • Скорость перемещения захватов заготовки (Х), м/мин 130
  • Максимальная скорость по оси (Y), м/мин 75
  • Максимальная скорость по оси (Z), м/мин 30
  • Количество сверлильных групп, шт 2
  • Количество вертикальных шпинделей, шт 24
  • Количество горизонтальных шпинделей, шт 12
  • Фрезерный узел для пазов, кВт 3,5
  • Шпиндель присадочной группы, кВт 2
  • Размер пильного диска, мм 120x20x4
  • Диаметр аспирационного патрубка, мм 2*200
  • Полная мощность, кВт 18,15
  • Рабочее давление, МПа 0,6
  • Размеры станка (ДxШxВ), мм 5280x2820x2190
  • Масса, кг 3500

Назначение

Сверлильно-присадочный центр с ЧПУ WDMAX DN-2312HS предназначен для высокоточного сверления глухих и сквозных отверстий в плоскостях и торцах мебельных деталей в проходном режиме, по заданной карте присадки.

Станок оснащен фрезерным узлом и пазовальной пилой для фрезерования как простых прямых пазов, например паз под заднюю стенку или дно ящика, так и профильную обработку.

Станок спроектирован для работы при повышенных нагрузках и может работать в 2 смены.

Отличительные особенности

  • Две верхние сверлильные группа с фрезерным узлом и пазовальной пилой.
  • Высокая скорость обработки: 130/75/30 м/мин.
  • Пазовальный узел - пила 120 мм.
  • Сверление с 5-ти сторон.
  • Автоматическая смазка направляющих перемещения по X и Y.
  • Два варианта выгрузки деталей из станка «назад/вперед».
  • Автоматический разгрузочный стол.
  • Высокая скорость обработки деталей производительностью – 1000 деталей в смену.
  • Лучшее соотношение цены и качества для средних и больших производств.
  • Сканер штрих-кода и совместимость с программой GIBLAB.
  • Поддерживается режим пакетного сверления с возможностью выполнения криволинейного раскроя заготовок.
  • Стол с воздушной подушкой для качественной работы с заготовкой.
  • Датчики контроля длины заготовки и сенсоры движения на конвейере с обдувом.
  • Датчики очередности разгрузки заготовок.

Конструктивные преимущества

сверлильная голова

На станке установлены 2 сверлильные группы на 12 – горизонтальных шпинделей, 24 – вертикальных шпинделей.

В стандартной комплектации установлен фрезерный узел (3,5 кВт) и пазовальная пила.

схема конфигурации сверлильной группы

Схема конфигурации сверлильной группы.

ограничения сверлильной группы

Минимальное расстояние при сверлении двумя головами для:

  • Вертикальных отверстий – 160 мм.
  • Горизонтальных отверстий – 224 мм.
схема конфигурации сверлильной группы

Фрезерно-пазовальный шпиндель 3,5 кВт, 18000 об/мин позволяет пропиливать прямолинейные и криволинейные пазы, а также формировать криволинейные формы заготовок, посредством сквозных фрезеровок.

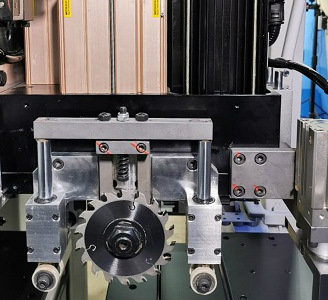

пазовальная пила

Пазовальный узел с пилой (диаметр диска 120 мм).

панель управления станком

Пульт управления станком с помощью промышленного ПК с сенсорным дисплеем для максимального удобства работы оператора.

сканер

Считыватель штрих-кодов для максимальной оптимизации производительности.

оптимизатор гиблаб

Станок интегрирован с программой оптимизации картами присадки и печати этикеток «GIBLAB».

мощная станина

Станина станка выполнена из профиля увеличенного сечения, что дополнительно придает жесткость конструкции и минимизирует вибрации, возникающие во время работы.

разгрузочный стол

Стол автоматической выгрузки заготовок с тарнспортером оснащен датчиком обнаружения заготовки.

автоматические зажимы

Два автоматических зажима надежно фиксируют заготовку и перемещают её по оси Х.

определение толщины заготовки

Зажимы оснащены автоматической системой определения толщины заготовки.

передвижные плиты

Передвижные плиты в зоне сверления позволяют выполнять сквозную фрезеровку.

воздушные столы

Столы станка оснащены воздушной подушкой для предотвращения царапин и сколов.

вертикальный прижим

Мощный вертикальный прижим надежно позиционирует заготовку и работает синхронно со сверлильным узлом.

выравниватель заготовок

Боковой выравниватель заготовок.

защита оператора

Защита оператора от повреждений рук во время подачи заготовки в зону обработки.

управления сервоприводами

Надежная электроника и система управления сервоприводами.

смазка узлов

Блок централизованной смазки позволит своевременно обслуживать труднодоступные узлы.

Характеристики сверлильно-присадочного центра с ЧПУ
Длина заготовки, мм 200-2500
Ширина заготовки, мм 50-1200
Толщина заготовки, мм 9-60
Скорость перемещения захватов заготовки (Х), м/мин 130
Максимальная скорость по оси (Y), м/мин 75
Максимальная скорость по оси (Z), м/мин 30
Количество сверлильных групп, шт 2
Количество вертикальных шпинделей, шт 24
Количество горизонтальных шпинделей, шт 12
Фрезерный узел для пазов, кВт 3,5
Шпиндель присадочной группы, кВт 2
Размер пильного диска, мм 120x20x4
Диаметр аспирационного патрубка, мм 2*200
Полная мощность, кВт 18,15
Рабочее давление, МПа 0,6
Размеры станка (ДxШxВ), мм 5280x2820x2190
Масса, кг 3500
Узнать цену
Вы выбрали:
